70 cm Ground Plane Antenne
Der Bauplan der Antenne stammt von DL8AAP
http://dl8aap.koch-carsten.de/projekte/antennen/70cm-groundplane-selbstbau/

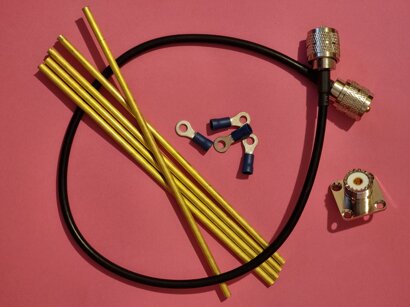

Die Komponenten der Antenne
Die Antenne wird aus einem 4-mm-Messingrohr gefertigt. Dazu kommen noch Ringösen aus dem Elektrobereich und eine SO-239-Buchse mit Anschraubflansch.

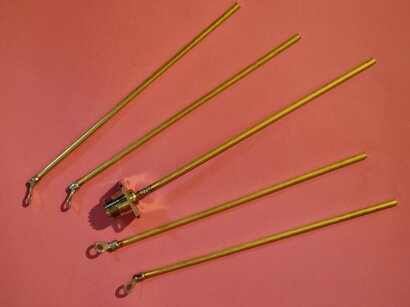

Die zusammengebauten Strahler
Die Ringösen werden an die 173 mm langen Radials gelötet. Der Strahler selbst ist 165 mm lang und wird an die SO-239-Buchse gelötet. Bei diesen Arbeiten hat sich ein Heißluft-Lötgerät bewährt.

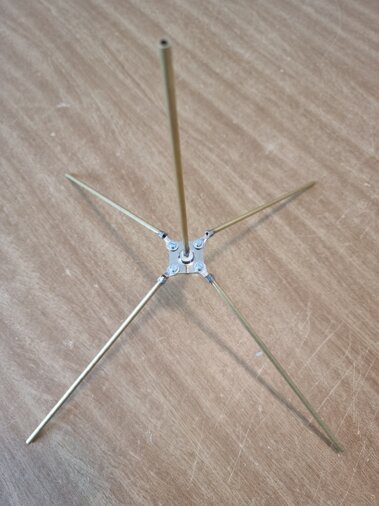

Die fertige Antenne
Die fertige Antenne bereit für erste Tests. Durch das Einstellen des Winkels der Radials konnte das SWR gut angepasst werden.

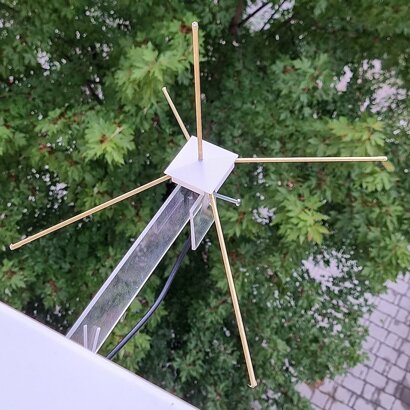

Die montierte Antenne
Die Antenne wurde auf einem Bügel aus Plexiglas montiert. Ein kleiner Deckel aus dem 3D-Drucker schützt die Buchse etwas vor Regen. Ebenso wurde der PL-259-Stecker mit Schrumpfschlauch abgedichtet.

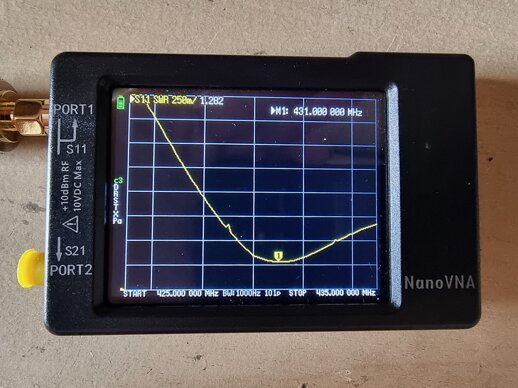

SWR-Messung
Nach der Verkabelung und Kalibrierung des NanoVNA wurde die Antenne vermessen. Im Frequenzbereich 431 MHz zeigt die Antenne ein SWR-Minimum von 1.282 mit leichtem beidseitigem Anstieg.
