Das neue Handspektroskop

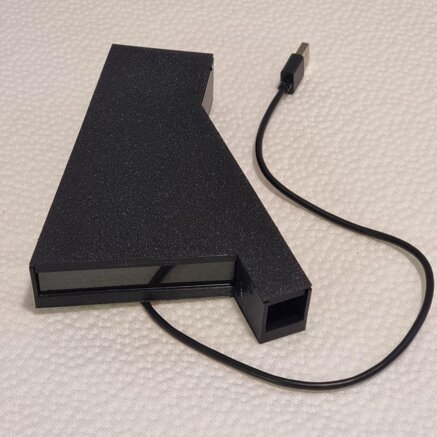

Als Grundlage diente mir der Kartonbausatz des Handspektrokops der Firma AstroMedia. Diesen Bausatz habe ich schon mehrmals realisiert und es war immer ein Erfolg. Nun wollte ich an Stelle des Okulars ein Kameramodul vorsehen, damit ich das Spektrum leichter interessierten Kolleginnen und Kollegen im Rahmen meiner Vorträge erklären kann. Auch wollte ich an Stelle des Kartongehäuses ein Gehäuse aus dem 3D-Drucker einsetzen. Die Ausgabe der Kamera soll auf einem Laptop (Projektor) und auch am Handy angezeigt werden.
Einige Details

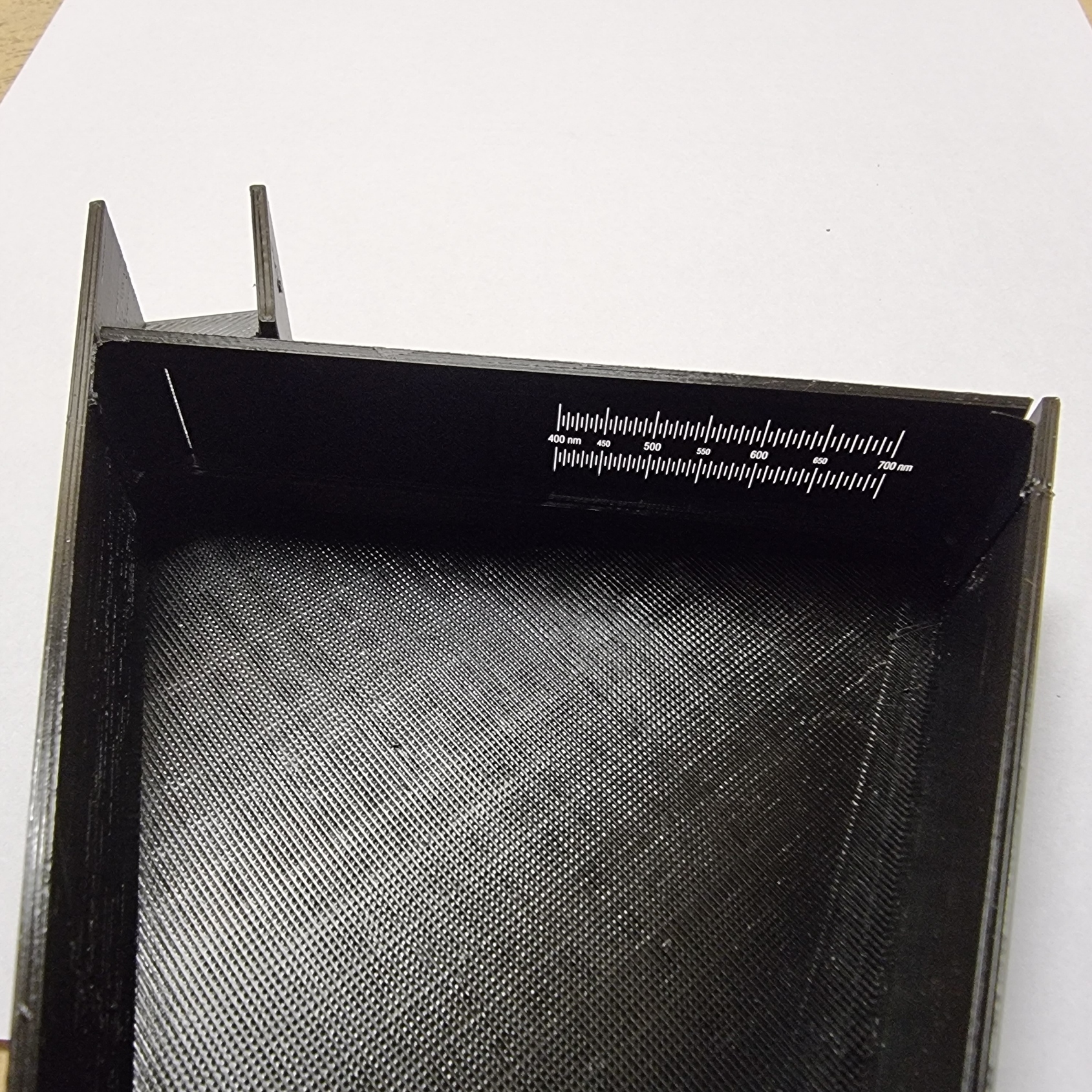

Spalt und Skala
Das fertige Gerät ohne Deckel

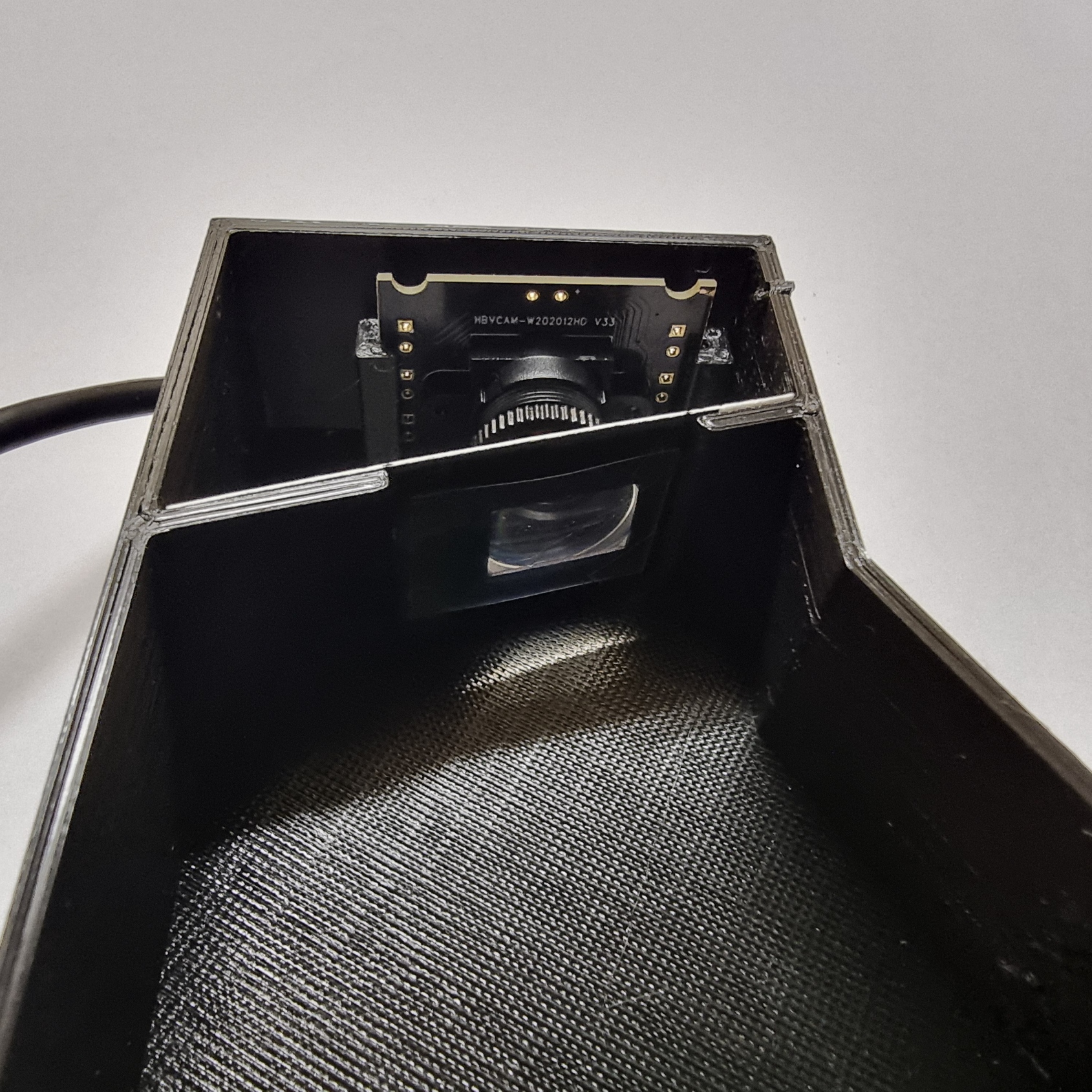

Gitter und Kameramodul
Spalt und Skala kommen vom Kartonbausatz von Astromedia und wurden in das Kunststoffgehäuse integriert. De Spalt ist 0,25 mm breit, die Skala geht von 400 nm bis 700 nm.
Das Beugungsgitter aus Kunststoff hat 1.000 Linien/mm, die Linse eine Brennweite von +120 mm. Gut zu sehen ist das Kameramodul mit einem Objektiv, das auf unendlich scharf eingestellt ist.

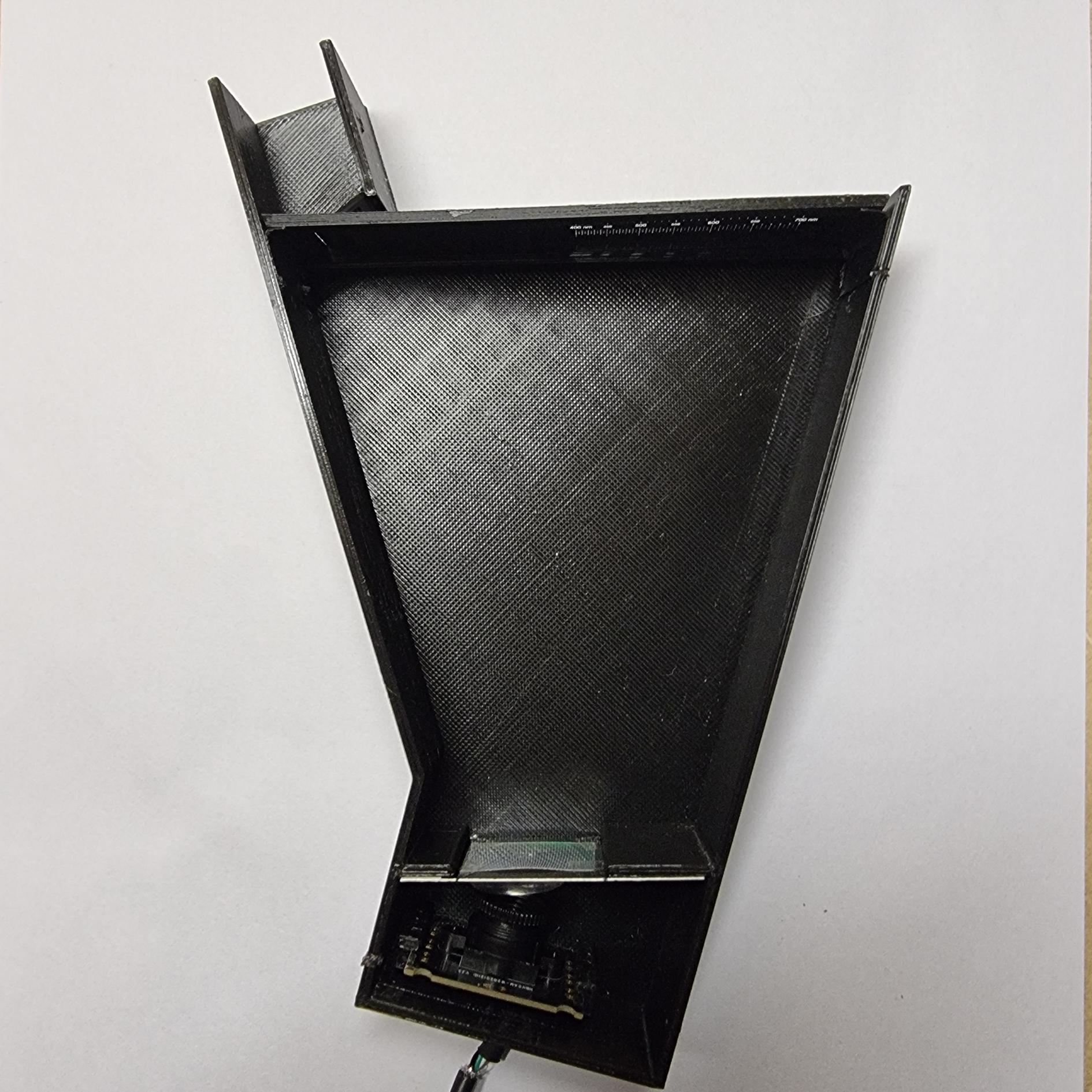

Das Gerät von oben: Vorne links der Spalt, rechts die Skala, im unteren Bereich das Gitter mit der Linse und dahinter das Kameramodul.
Zwei erste Tests

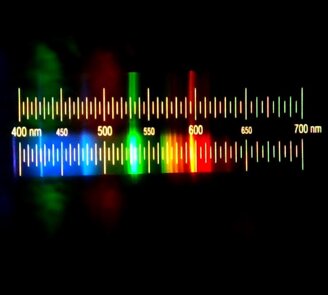

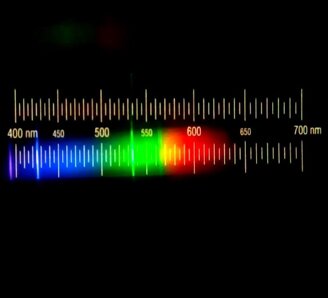

Das Spektroskop wurde auf zwei Leuchtstofflampen gerichtet und dabei ergaben sich die folgenden Spektrogramme. Analyse steht noch aus.
